Tipos de mecanismos: transmisión y transformación del movimiento (con simuladores)
Tecnología · Mecanismos · ⏱ 9 min de lectura
Levanta la tapa de casi cualquier máquina —un reloj, una bici, un taladro— y encontrarás siempre lo mismo: piezas que se empujan y arrastran unas a otras. Esas piezas son los mecanismos, y aunque parezca que hay mil, casi todos son variaciones de unos pocos tipos de mecanismos. Aquí verás la clasificación completa —los de transmisión y los de transformación del movimiento—, con ejemplos de cada uno y 4 simuladores 3D para verlos moverse.
- Transmisión lineal: palanca, polea, polipasto.
- Transmisión circular: engranajes, poleas con correa, ruedas de fricción.
- Transformación: biela-manivela, piñón-cremallera, tornillo-tuerca, leva.

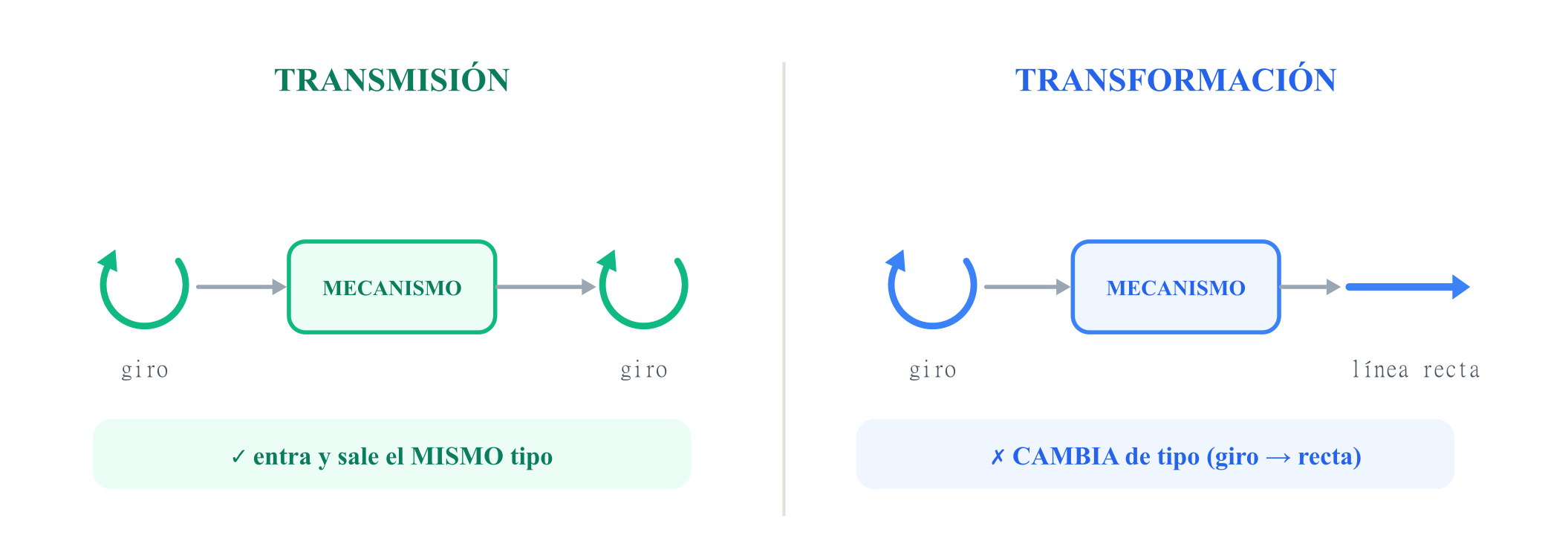

Transmisión = el movimiento no cambia de tipo. Transformación = sí cambia (de giro a línea recta, o al revés).
¿Qué es un mecanismo?
Un mecanismo es un conjunto de elementos que transmite o transforma un movimiento y una fuerza desde una entrada hasta una salida. Esos elementos (barras, ruedas, ejes, engranajes…) forman el «puente» que lleva la fuerza desde donde se produce —el motor— hasta donde hace falta, cambiándola por el camino si es necesario.
Aprender los tipos de mecanismos es como aprender el abecedario con el que está escrita toda la tecnología: una vez reconoces los pocos mecanismos básicos, entiendes por dentro cualquier máquina, por complicada que parezca. Y todos, absolutamente todos, se clasifican en dos grandes familias.
La gran división: transmitir o transformar
Todos los mecanismos hacen una de estas dos cosas con el movimiento:
- Mecanismos de transmisión. Llevan el movimiento de un sitio a otro sin cambiar su naturaleza. Si entra un giro, sale un giro; si entra un movimiento lineal, sale lineal. Por el camino pueden cambiar la velocidad, la fuerza o el sentido, pero no el «tipo» de movimiento.
- Mecanismos de transformación. Cambian la naturaleza del movimiento: convierten un giro en un desplazamiento en línea recta, o al revés.
Pregúntate: «¿entra y sale el mismo tipo de movimiento?». Si la respuesta es sí → es transmisión. Si el movimiento cambia de giro a lineal (o al revés) → es transformación.
1. Mecanismos de transmisión
Son los más numerosos. Dentro de la transmisión distinguimos según el tipo de movimiento que se transmite: lineal o circular.
Transmisión lineal: la palanca y la polea
La palanca es el mecanismo más antiguo del mundo: una barra rígida que gira sobre un punto de apoyo (el fulcro). Aplicando una fuerza pequeña (la potencia) en un brazo largo, vences una fuerza grande (la resistencia) situada en un brazo corto. Es pura ventaja mecánica, y la gobierna la ley de la palanca:
Potencia × brazo de potencia = Resistencia × brazo de resistencia
La polea aplica la misma idea con una rueda acanalada y una cuerda: una polea fija cambia solo el sentido de la fuerza (tiras hacia abajo para subir la carga), y combinando varias poleas (un polipasto) reduces mucho el esfuerzo necesario. Tienes esto explicado a fondo, con ejemplos resueltos, en el artículo La ley de la palanca explicada con un simulador.
Transmisión circular: engranajes, correa y ruedas de fricción
Cuando lo que se transmite es un giro, entran en juego los engranajes (ruedas dentadas que encajan), las poleas unidas por una correa y las ruedas de fricción. Con ellos podemos:
- Cambiar la velocidad de giro: una rueda pequeña que mueve a una grande hace que la grande gire más despacio (y con más fuerza), y al revés.
- Cambiar el sentido: dos engranajes que engranan giran en sentidos opuestos.
- Multiplicar el par (la fuerza de giro): es el principio del cambio de marchas de la bicicleta.
A la transmisión circular pertenece también la cadena con piñón de la bicicleta o la moto, que combina ruedas dentadas con un elemento flexible. La clave numérica de todos ellos es la relación de transmisión, que compara los dientes (o los diámetros) de la rueda de entrada y la de salida. Cómo se calcula, con la fórmula y ejemplos, lo tienes en La relación de transmisión: qué es y cómo se calcula.
2. Mecanismos de transformación
Aquí el movimiento cambia de tipo. Son los mecanismos que convierten el giro de un motor en un vaivén (o en un desplazamiento recto), y al revés.
Biela-manivela: giro ↔ vaivén
El sistema biela-manivela transforma un movimiento circular (el de la manivela o el cigüeñal) en un movimiento lineal alternativo (el vaivén del pistón), y viceversa. Es el corazón de los motores de explosión: la combustión empuja el pistón arriba y abajo, y la biela-manivela convierte ese vaivén en el giro del cigüeñal que mueve las ruedas. También lo usan las máquinas de coser y las bombas de émbolo. Lo puedes ver por dentro en Cómo funciona el sistema biela-manivela.
Piñón-cremallera: giro ↔ recta continua
El piñón-cremallera transforma el giro de una rueda dentada (el piñón) en el desplazamiento lineal continuo de una barra dentada (la cremallera), o al revés. A diferencia de la biela-manivela, aquí el movimiento lineal no va y vuelve: avanza de forma continua mientras el piñón siga girando. Lo encuentras en la dirección de un coche (giras el volante y las ruedas se orientan), en los trenes de cremallera que suben montañas y en muchas puertas correderas y ascensores.
Más adelante verás el tornillo-tuerca (giro → avance, como en un gato de coche o una prensa) y la leva (giro → vaivén programado, como en el árbol de levas del motor). También transforman el movimiento.
¿Por qué hay tantos tipos de mecanismos?
Porque cada uno resuelve un problema distinto. Un motor gira siempre igual —rápido y con poca fuerza—, pero las máquinas necesitan movimientos muy variados: subir una persiana despacio y con fuerza, mover las agujas de un reloj a tres velocidades distintas, empujar un pistón arriba y abajo, orientar las ruedas de un coche… Ningún mecanismo sirve para todo, así que combinamos varios.
Y hay una regla que se cumple siempre en los mecanismos de transmisión:
«No puedes ganar velocidad y fuerza a la vez.»
Si quieres más fuerza (subir una cuesta en bici), sacrificas velocidad; si quieres más velocidad (rodar en llano), pierdes fuerza. Los mecanismos son, en el fondo, la forma de elegir en cada momento qué te interesa más. Es lo primero que compruebo con mis alumnos cuando desmontamos un juguete o una persiana vieja: casi nunca hay un solo mecanismo, siempre es una combinación de varios.

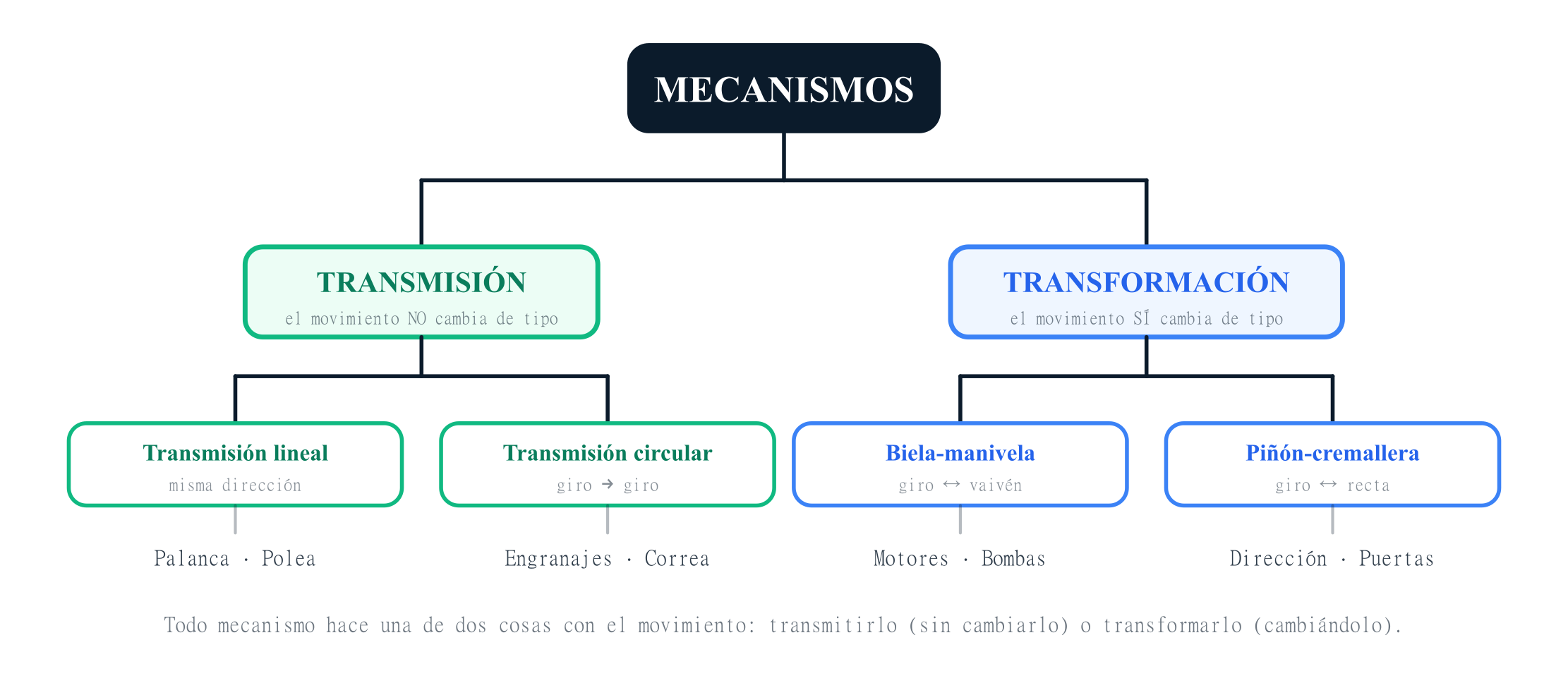

Tabla resumen: los tipos de mecanismos de un vistazo
| Familia | Qué hace | Ejemplos | ¿Entra y sale lo mismo? |
|---|---|---|---|
| Transmisión lineal | Transmite fuerza/movimiento lineal | Palanca, polea, polipasto | Sí (lineal → lineal) |
| Transmisión circular | Transmite giro (cambia velocidad, fuerza o sentido) | Engranajes, poleas con correa, ruedas de fricción | Sí (giro → giro) |
| Transformación | Convierte giro ↔ lineal | Biela-manivela, piñón-cremallera, tornillo-tuerca, leva | No (cambia el tipo) |
Pruébalo en los simuladores
En clase, lo que mejor fija esta clasificación no es memorizarla, sino que cada alumno mueva los mecanismos y compruebe por sí mismo si el movimiento se conserva o cambia. La confusión que más veo repetirse en 1.º ESO es mezclar el piñón-cremallera con la biela-manivela porque, a simple vista, «los dos giran»; con el simulador en la mano se resuelve en un minuto. Por eso construí estos simuladores 3D: son piezas de máquina reales que puedes girar y mover. Pulsa cada uno para abrirlo (carga solo al hacer clic):
Cómo usar los simuladores
- Empareja cada uno con su familia: engranajes y palancas son de transmisión; biela-manivela y piñón-cremallera, de transformación.
- Fíjate en la entrada y la salida: en los de transmisión, el tipo de movimiento se conserva; en los de transformación, cambia (giro ↔ recta).
- Abre dos de familias distintas (por ejemplo engranajes y biela-manivela) y compáralos a la vez: ahí está toda la clasificación.
- Juega con los valores: cambia dientes, brazos o el ángulo de giro y observa cómo cambian la velocidad y la fuerza.
En resumen: si entra y sale el mismo tipo de movimiento, es un mecanismo de transmisión (la palanca y la polea, lineales; los engranajes y la correa, circulares); si el movimiento cambia de giro a línea recta, es de transformación (biela-manivela y piñón-cremallera). Con esta clasificación en la cabeza entiendes por dentro un reloj, una persiana, un grifo, un ascensor o el motor de un coche.
Aprende todos los tipos de mecanismos en la unidad completa
Todos estos tipos de mecanismos forman parte de la unidad de Mecanismos (1.º ESO), con su Mapa, Desarrollo, Repaso y Proyecto: teoría, ejercicios autocorregibles y los simuladores integrados.
Ir a la unidad: Mecanismos →Preguntas frecuentes
¿Qué es un mecanismo?
Es un conjunto de piezas que transmite o transforma un movimiento y una fuerza desde un elemento de entrada (el motor) hasta un elemento de salida, para que una máquina haga su trabajo.
¿Cuáles son los tipos de mecanismos?
Se clasifican en dos grandes familias: mecanismos de transmisión (transmiten el movimiento sin cambiar su naturaleza: palanca, polea, engranajes, poleas con correa) y mecanismos de transformación (cambian el tipo de movimiento, de giro a lineal o al revés: biela-manivela, piñón-cremallera, tornillo-tuerca, leva).
¿Qué diferencia hay entre un mecanismo de transmisión y uno de transformación?
En la transmisión, entra y sale el mismo tipo de movimiento (si entra un giro, sale un giro), aunque cambien la velocidad o la fuerza. En la transformación, el tipo de movimiento cambia: un giro se convierte en un desplazamiento lineal, o al contrario.
¿La palanca es un mecanismo de transmisión o de transformación?
De transmisión (lineal): transmite y multiplica la fuerza, pero no cambia la naturaleza del movimiento.
¿Qué mecanismo convierte el giro del motor en el vaivén del pistón?
La biela-manivela. Convierte el movimiento circular de la manivela o el cigüeñal en el movimiento lineal alternativo (vaivén) del pistón, y viceversa.
¿Qué diferencia hay entre biela-manivela y piñón-cremallera?
Los dos transforman giro en movimiento lineal, pero la biela-manivela produce un vaivén (el pistón va y vuelve), mientras que el piñón-cremallera produce un desplazamiento continuo en línea recta mientras el piñón gire.
¿Qué son las máquinas simples y qué relación tienen con los mecanismos?
Las máquinas simples (palanca, polea, plano inclinado, cuña, tornillo y rueda) son los mecanismos más básicos, de los que derivan todos los demás. La palanca y la polea, por ejemplo, son a la vez máquinas simples y mecanismos de transmisión.
¿Para qué sirve la relación de transmisión?
Para saber cuánto cambian la velocidad y la fuerza al pasar de una rueda a otra en los mecanismos de transmisión circular (engranajes o poleas). Compara los dientes o los diámetros de entrada y salida.
¿Quieres practicar con teoría, ejercicios y proyecto? Repasa todos los tipos de mecanismos en la unidad de Mecanismos.
