El código de colores de las resistencias dice su valor con bandas: las primeras son cifras, la siguiente el multiplicador y la última la tolerancia. Una resistencia amarilla, violeta, roja y dorada vale 4,7 kΩ ± 5 %. Con la herramienta de arriba puedes leer cualquier resistencia, buscar los colores de un valor y practicar hasta leerlas de un vistazo.

⏱ 7 min · Por Jaime Aniorte, profesor de Tecnología

➜ Cómo se lee · 5 bandas · Por dónde se empieza · Valores normalizados · Errores frecuentes · Preguntas frecuentes

¿Qué es el código de colores de las resistencias?

Las resistencias de los circuitos son tan pequeñas que no cabe un número escrito en ellas, y aunque cupiera, se borraría o quedaría tapado al soldarlas. Por eso su valor se pinta con bandas de colores alrededor del cuerpo. Cada color es una cifra del 0 al 9, y se leen igual en cualquier país: lo fija la norma internacional IEC 60062.

Las resistencias más comunes en clase son las de 4 bandas (cuerpo beige, de carbón) y las de 5 bandas (cuerpo azul claro, de película metálica, más precisas). En las dos, la última banda es la tolerancia y la de antes es el multiplicador; las demás son las cifras.

La tabla de colores

La tabla está en la herramienta de arriba, con la cifra, el multiplicador y la tolerancia de cada color. Para aprenderte las cifras hay un truco: van del oscuro al claro pasando por el arcoíris. Negro (0) y marrón (1); después los colores del arcoíris en orden, rojo (2), naranja (3), amarillo (4), verde (5), azul (6) y violeta (7); y terminan gris (8) y blanco (9).

El oro y la plata no son cifras: como multiplicador dividen (×0,1 y ×0,01) y como tolerancia significan ± 5 % y ± 10 %.

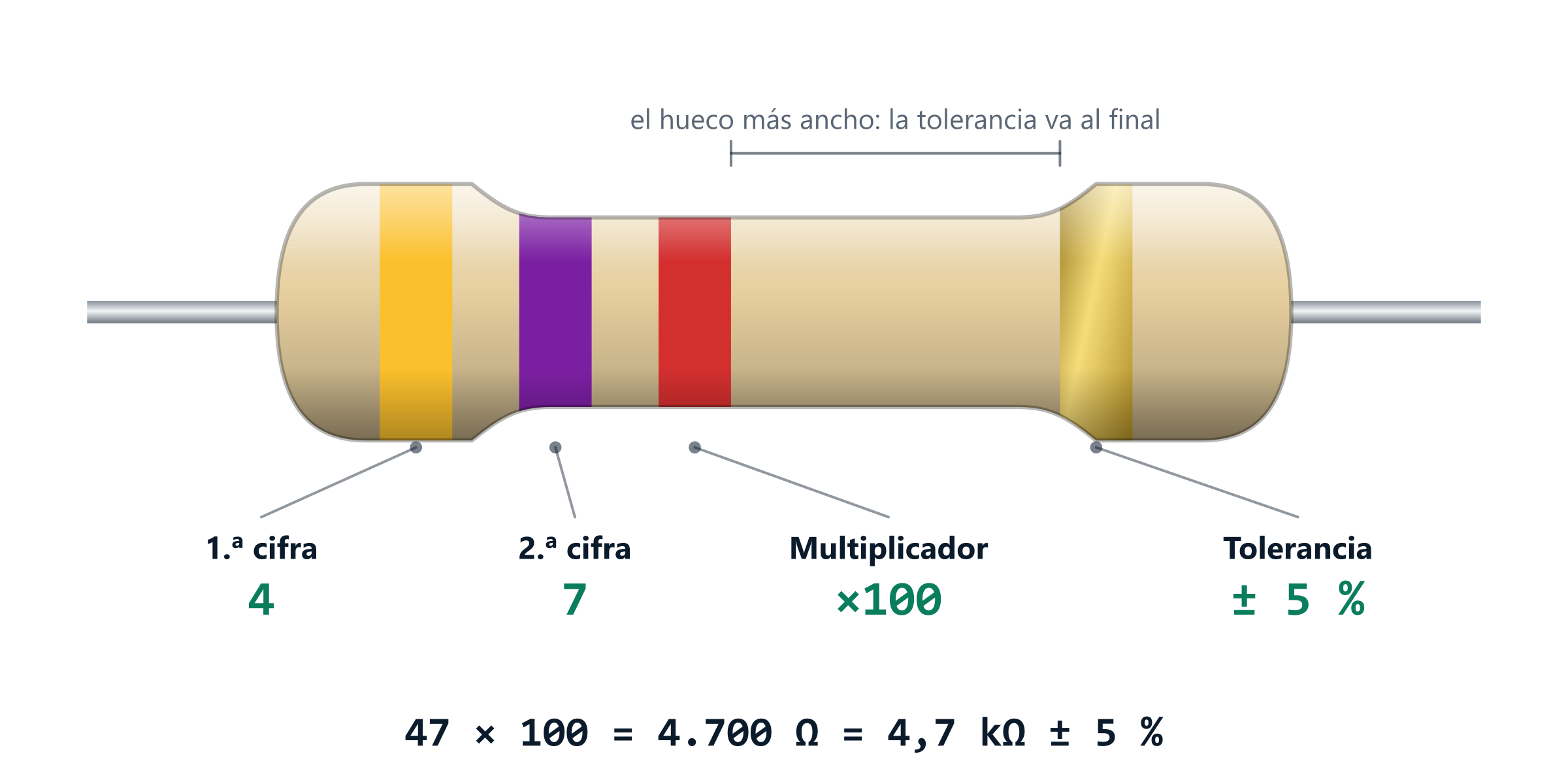

Cómo se lee una resistencia de 4 bandas, paso a paso

1. Pon la resistencia con la banda de tolerancia a la derecha. Es la que está más separada de las demás; si es dorada o plateada, no hay duda.
2. Lee las dos primeras bandas como cifras. Amarillo es 4 y violeta es 7: el número es 47.
3. Multiplica por la tercera banda. Rojo es ×100: 47 × 100 = 4.700 Ω.
4. Pásalo a la unidad cómoda. 4.700 Ω son 4,7 kΩ (kiloohmios).
5. Añade la tolerancia. Oro es ± 5 %: la resistencia vale 4,7 kΩ ± 5 %.

Cómo se lee una resistencia de 5 bandas

Es igual, pero con tres cifras en vez de dos: las tres primeras bandas son cifras, la cuarta es el multiplicador y la quinta, la tolerancia. Suelen tener una tolerancia pequeña, marrón (± 1 %) o roja (± 2 %), porque son más precisas.

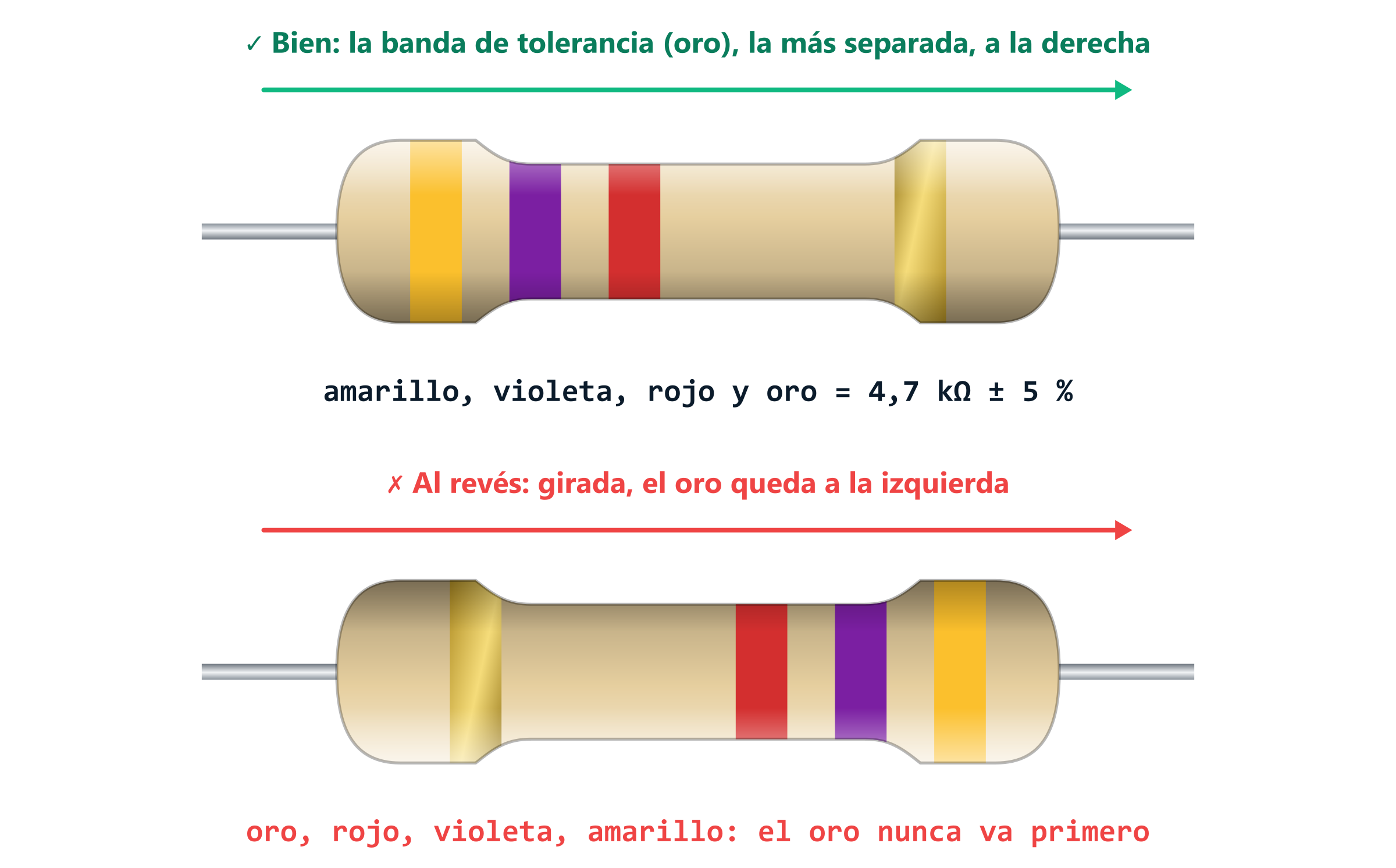

Por dónde se empieza a leer una resistencia

Es el error más frecuente en clase: leer la resistencia al revés. Fíjate en tres pistas:

• La banda de tolerancia está más separada de las otras: va a la derecha.
• El oro y la plata nunca van al principio: si una resistencia empieza por oro, la estás mirando del revés.
• La primera banda nunca es negra, porque un número no empieza por cero.

Con el botón «Darle la vuelta» de la herramienta puedes girar la resistencia y ver qué pasaría si la leyeras al revés.

La tolerancia: cuánto se puede alejar del valor

Ninguna resistencia vale exactamente lo que dicen sus colores: la tolerancia dice cuánto se puede alejar. Una de 1 kΩ ± 5 % puede valer cualquier cosa entre 950 Ω y 1.050 Ω, y sigue siendo buena. Para los circuitos de clase basta con ± 5 %; las de ± 1 % se usan cuando hace falta precisión, como en los aparatos de medida.

En tablas antiguas el gris aparece con ± 0,05 %; en la versión actual de la norma (IEC 60062:2016) es ± 0,01 %, el naranja ± 0,05 % y el amarillo ± 0,02 %. En clase casi nunca se ven.

Los valores normalizados: por qué hay 470 Ω y no 500 Ω

Los fabricantes no hacen resistencias de todos los valores, sino de unas series normalizadas (norma IEC 60063) pensadas para que, con su tolerancia, cubran todos los valores sin huecos. La más usada es la serie E12, con doce valores por década:

10 · 12 · 15 · 18 · 22 · 27 · 33 · 39 · 47 · 56 · 68 · 82

Cada valor se repite multiplicado por 10, 100, 1.000…: hay 47 Ω, 470 Ω, 4,7 kΩ y 47 kΩ, pero no 500 Ω. Si un cálculo te da 500 Ω, coge la más cercana, 470 Ω o 560 Ω. La serie E24 añade doce valores más, como 510 Ω. La pestaña «Busca los colores» te avisa cuando un valor no se fabrica y te propone los más cercanos.

Errores frecuentes al leer resistencias

• Leer el multiplicador como una cifra: amarillo, violeta y rojo no es 472, sino 47 × 100 = 4.700 Ω.
• Leerla al revés: empezar por la banda de tolerancia. Recuerda: el oro y la plata van al final.
• Equivocarse de unidad: 4,7 kΩ son 4.700 Ω, no 4,7 Ω. Cuenta los ceros con calma.
• Confundir colores parecidos: marrón con rojo, o naranja con amarillo. Con buena luz y comparando con la tabla se evita.

Practica: sola o en clase

En la pestaña «Practica» la herramienta te pone resistencias al azar en tres niveles y corrige cada respuesta, explicando el fallo si lo hay. En mis clases de 3.º de ESO, lo que más ayuda es leer muchas resistencias seguidas hasta que sale sin pensar; por eso hice la práctica en rondas de diez, con la racha y la mejor marca.

Si eres docente, el modo clase pone la resistencia a pantalla completa para el proyector, con temporizador y marcador de dos equipos: los alumnos contestan en voz alta y tú enseñas la solución con la cuenta paso a paso.

Pruébala en la protoboard

Cuando ya las leas bien, monta una en el laboratorio de electrónica: su reto 3 te pide una resistencia marrón, negra y roja y comprobar su valor con el polímetro. Y para saber qué corriente pasará por ella, usa la ley de Ohm: la herramienta de arriba ya te lo calcula con una pila de 9 V.

Preguntas frecuentes

¿Cómo se lee el código de colores de una resistencia?

Con la banda de tolerancia a la derecha, las primeras bandas son las cifras (dos en las de 4 bandas, tres en las de 5), la siguiente es el multiplicador y la última es la tolerancia. Se juntan las cifras, se multiplica y se añade la tolerancia.

¿Por dónde se empieza a leer una resistencia?

Por el lado contrario a la banda de tolerancia, que es la más separada. Si hay una banda dorada o plateada, va al final.

¿Cuánto vale una resistencia marrón, negro, rojo?

Marrón (1) y negro (0) dan 10, y rojo multiplica por 100: 10 × 100 = 1.000 Ω, es decir, 1 kΩ.

¿Qué significa la banda dorada de una resistencia?

Al final, es una tolerancia de ± 5 %. En la posición del multiplicador, divide entre 10: amarillo, violeta, oro es 4,7 Ω.

¿Qué diferencia hay entre una resistencia de 4 y una de 5 bandas?

Las de 5 bandas tienen una cifra más, así que dan el valor con más precisión, y suelen tener una tolerancia menor (± 1 % o ± 2 %).

¿Qué colores tiene una resistencia de 220 Ω?

Con 4 bandas, rojo, rojo, marrón y la tolerancia (oro si es de ± 5 %). Con 5 bandas, rojo, rojo, negro, negro y la tolerancia (marrón si es de ± 1 %).

¿Por qué no hay resistencias de 500 Ω?

Porque no es un valor normalizado. La serie E12 salta de 470 Ω a 560 Ω, y con la tolerancia de cada una se cubren todos los valores intermedios.

¿Qué pasa si la resistencia no tiene banda de tolerancia?

Las resistencias antiguas de 3 bandas no la tienen, y entonces la tolerancia es de ± 20 %.
