Perspectiva isométrica y caballera: qué son, cómo se dibuja una pieza en cada una y cómo se pasa de sus vistas a la perspectiva, con un simulador para practicar.
La perspectiva isométrica y la perspectiva caballera son las dos formas de dibujar una pieza en tres dimensiones sobre un papel plano que se aprenden en la ESO. Las dos enseñan a la vez la cara de delante, la de arriba y un lado, y las dos se dibujan con escuadra y cartabón, sin puntos de fuga. La diferencia está en cómo se colocan los ejes: en la isométrica, los tres forman 120°; en la caballera, la cara de delante va de frente y el fondo se dibuja inclinado y más corto.
⏱ 9 min · Por Jaime Aniorte, profesor de Tecnología
➜ Qué es una perspectiva · La isométrica · Paso a paso · La caballera · Comparación · De las vistas a la perspectiva · El simulador · Preguntas
En este artículo 9 apartados
Qué es una perspectiva
Una pieza tiene tres dimensiones —ancho, alto y fondo— y el papel solo dos. Para dibujarla hay dos caminos. El primero son las vistas (el sistema diédrico): el alzado, la planta y el perfil, tres dibujos planos, cada uno mirando la pieza desde un lado. Son exactos y con ellos se fabrica, pero cuesta imaginar la pieza al verlos. El segundo es la perspectiva: un solo dibujo que enseña la pieza como la vería alguien desde una esquina, con tres caras a la vez. Se entiende de un vistazo.
En Tecnología se usan perspectivas de rayos paralelos, sin puntos de fuga: las líneas que son paralelas en la pieza siguen siéndolo en el dibujo, y las medidas se pueden llevar con la regla. Hay dos familias. En las axonométricas, la pieza se gira y se mira de esquina; la más usada es la isométrica. En las oblicuas, la pieza se pone de frente y el fondo se dibuja en diagonal; la más usada es la caballera.
La perspectiva isométrica

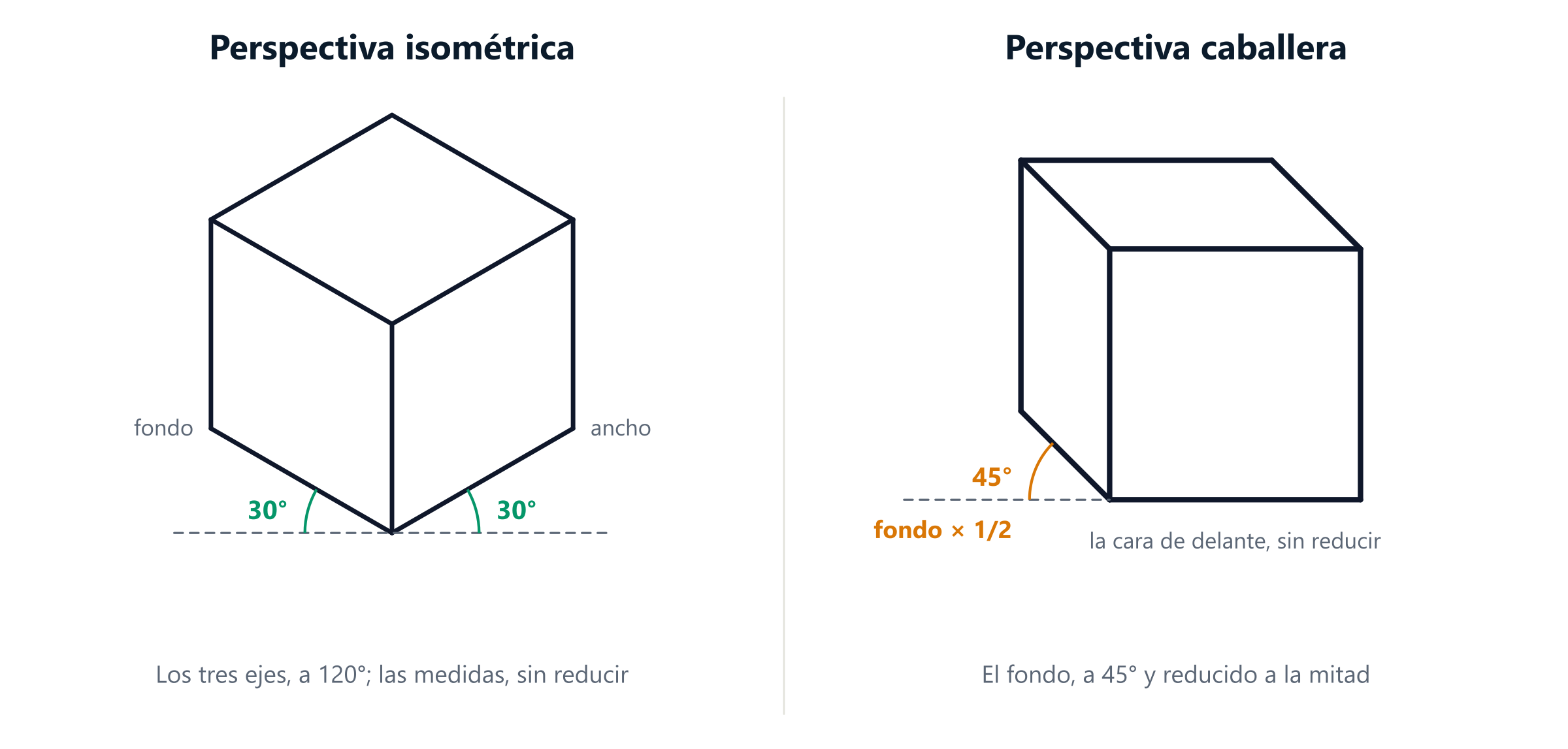

En la perspectiva isométrica los tres ejes de la pieza forman entre sí 120°. El del alto se dibuja vertical, y el del ancho y el del fondo, a 30° de la horizontal, uno hacia cada lado. Esos 30° son justo el ángulo del cartabón: por eso es la perspectiva más cómoda de trazar a mano.
«Isométrica» quiere decir «igual medida»: los tres ejes se ven igual de inclinados respecto a quien mira, así que se acortan lo mismo. En la perspectiva isométrica estricta cada medida se multiplica por 0,816, pero en el instituto se usa el dibujo isométrico, que lleva las medidas sin reducir: una arista de 3 cm se dibuja de 3 cm. La pieza sale un poco más grande, con la misma forma, y no hace falta calcular nada.
Una regla de oro: solo se miden las líneas paralelas a los ejes. Una arista inclinada (la de una rampa, por ejemplo) no se mide: se dibujan sus dos extremos sobre líneas paralelas a los ejes y se unen.

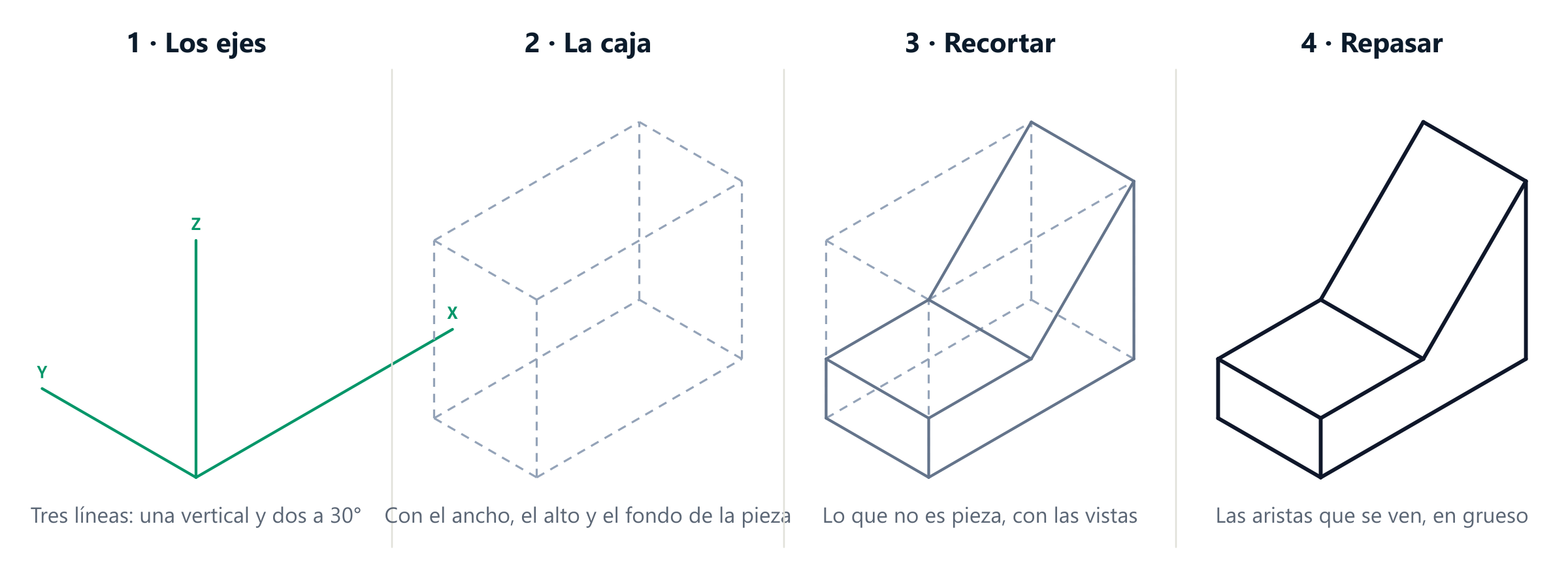

Cómo se dibuja una pieza en isométrica, paso a paso
El método más seguro es el de la caja: se dibuja primero un prisma que envuelve la pieza y después se le quita lo que sobra, como si se tallara un bloque de madera.
- Los ejes. Una línea vertical y, desde su pie, dos líneas a 30°, una hacia cada lado.
- La caja. Sobre los ejes, el ancho, el alto y el fondo máximos de la pieza, que se leen en sus vistas. Con paralelas a los ejes se cierra un prisma. Todo con trazo fino, porque luego se borra lo que sobre.
- Recortar. Con las vistas a la vista, se marcan dentro de la caja los escalones, rebajes y caras inclinadas: cada medida, sobre una línea paralela a un eje.
- Repasar. Se repasan con trazo grueso las aristas que se ven y se borra lo auxiliar. En perspectiva, las aristas ocultas no se dibujan, salvo que haga falta para entender la pieza.
Ejemplo resuelto · el escalón con rampa
Sus vistas dicen que mide 4 de ancho, 3 de alto y 2 de fondo. Es una base de 4 × 1 × 2 con una rampa que sube de la mitad hasta el extremo derecho.
- Se dibuja la caja de 4 × 3 × 2 sobre los ejes isométricos.
- En la cara de delante se marca la base: 1 de alto en todo el ancho.
- La rampa empieza a 2 del borde izquierdo, a la altura de la base, y llega arriba del todo en el borde derecho: se unen esos dos puntos con una línea inclinada, que no se mide.
- Lo mismo en la cara de atrás, y se unen los puntos de delante con los de atrás con paralelas al eje del fondo.
- Se repasan las aristas visibles: el resultado es la figura 4 del dibujo de arriba.
La perspectiva caballera
En la perspectiva caballera la pieza se pone de frente: la cara de delante se dibuja tal cual, en verdadera magnitud, igual que en el alzado. Los ejes del ancho y del alto forman 90°. El fondo se dibuja con un tercer eje inclinado, normalmente a 45° (también se usan 30° y 60°).
Si el fondo se dibujara con su medida real, la pieza parecería mucho más profunda de lo que es. Por eso las medidas del fondo se multiplican por un coeficiente de reducción, casi siempre 1/2 en la ESO (también 2/3 o 3/4): un fondo de 4 cm se dibuja de 2 cm. Es la gran ventaja de la caballera: si la pieza tiene una cara con círculos o detalles, se pone esa cara delante y sale sin deformar.
Ejemplo resuelto · un cajón de 6 × 4 × 8
Un cajón mide 6 cm de ancho, 4 de alto y 8 de fondo. En caballera a 45° con coeficiente 1/2:
- La cara de delante, un rectángulo de 6 × 4 cm, de frente.
- Desde sus cuatro esquinas, líneas a 45° de 8 × 1/2 = 4 cm.
- Se unen sus extremos: la cara de atrás, otro rectángulo de 6 × 4, desplazado arriba a la derecha (o a la izquierda).
- Se repasan las aristas que se ven y se borra la esquina de atrás que queda tapada.
Isométrica o caballera: comparación
| Isométrica | Caballera | |
|---|---|---|
| Familia | Axonométrica (la pieza, girada) | Oblicua (la pieza, de frente) |
| Ángulo entre ejes | Los tres, a 120° | Ancho y alto, a 90°; el fondo, a 45° |
| Medidas | Sin reducir (dibujo isométrico) | Ancho y alto sin reducir; el fondo, × 1/2 |
| Se trazan con | El cartabón (30°) y la regla | La escuadra (45°) y la regla |
| Lo mejor | Ninguna cara se privilegia: la pieza se ve equilibrada | La cara de delante sale sin deformar: círculos, letras, detalles |
| Lo peor | Los círculos salen como óvalos | Si se olvida reducir el fondo, la pieza parece alargada |
De las vistas a la perspectiva (y al revés)
El ejercicio más típico de dibujo técnico es este: te dan el alzado, la planta y el perfil de una pieza y tienes que dibujarla en perspectiva. El truco es no intentar imaginarla entera de golpe. Primero se leen las medidas máximas: el ancho, en el alzado o la planta; el alto, en el alzado o el perfil; el fondo, en la planta o el perfil. Con ellas se dibuja la caja. Después se va vista por vista: cada línea del alzado es una arista o el borde de una cara que se ve de frente; cada línea de la planta, algo que se ve desde arriba.
Y para comprobarlo, el camino contrario: con la perspectiva dibujada, mira la pieza desde delante, desde arriba y desde la izquierda, y comprueba que salen las tres vistas del enunciado. Si una no cuadra, ahí está el error. Las vistas se practican en el simulador de vistas de piezas, que usa las mismas treinta piezas.
Pruébalo en el simulador
El simulador de perspectivas de arriba tiene tres modos:
- Mira: elige una de las 30 piezas y cámbiala de isométrica a caballera. Puedes encender los ejes, la caja envolvente y las aristas ocultas, y probar los coeficientes de reducción 1, 3/4, 2/3 y 1/2: con 1 se ve enseguida por qué hay que reducir el fondo. Debajo salen siempre sus tres vistas.
- De las vistas a la perspectiva: te da el alzado, la planta y el perfil de una pieza, y tienes que encontrarla entre cuatro perspectivas. Las otras tres son piezas que comparten alguna vista con la buena, así que hay que mirarlas todas; si fallas, te dice en qué vista se diferencia la que elegiste.
- Dibuja la isométrica: la pieza no se ve; solo sus vistas, con sus medidas, y una rejilla isométrica de puntos. Empiezas en el punto verde, la esquina de delante, abajo a la izquierda, y si quieres te ayuda la caja envolvente con el ancho, el alto y el fondo. Tocas un punto y otro para trazar cada arista, y mientras trazas ves lo que mide. Al comprobar se pintan en verde las que están bien y en rojo las que sobran, y te dice cuántas faltan; si la has dibujado bien pero en otro sitio, también vale.
En clase lo que mejor me funciona es empezar por «Dibuja la isométrica» con la rampa: casi todos dibujan la caja bien y fallan la arista inclinada, porque intentan medirla. Cuando el simulador se la marca en rojo, entienden la regla de oro sin que se la repita.
Errores típicos (y cómo no caer en ellos)
- Medir las líneas inclinadas. En las dos perspectivas solo se miden las paralelas a los ejes; las inclinadas se trazan uniendo sus extremos.
- Olvidar reducir el fondo en la caballera. Con coeficiente 1/2, el fondo se dibuja a la mitad; si no, la pieza parece un túnel.
- Usar 45° en la isométrica. Los ejes van a 30°: es el cartabón, no la escuadra.
- Dibujar las ocultas como en las vistas. En perspectiva solo se dibuja lo que se ve, salvo que una línea a trazos ayude a entender la pieza.
- Leer una vista al revés. En el sistema europeo, la planta va debajo del alzado y el perfil izquierdo a su derecha: la cara de delante de la pieza queda abajo en la planta y a la derecha en el perfil.
Preguntas frecuentes
¿Qué es la perspectiva isométrica?
Es una forma de dibujar una pieza en tres dimensiones en la que los tres ejes (ancho, alto y fondo) forman 120° entre sí: el alto, vertical, y los otros dos, a 30° de la horizontal. En la ESO se usa el dibujo isométrico, que lleva las medidas sin reducir.
¿Qué es la perspectiva caballera?
Es una perspectiva oblicua en la que la cara de delante se dibuja de frente y en verdadera magnitud, y el fondo con un eje inclinado, normalmente a 45°, y reducido con un coeficiente, casi siempre 1/2.
¿Qué diferencia hay entre la perspectiva isométrica y la caballera?
En la isométrica la pieza se mira de esquina y los tres ejes forman 120°, con todas las medidas sin reducir. En la caballera la pieza se pone de frente: el ancho y el alto forman 90° y solo el fondo va inclinado y reducido. La caballera conserva la cara de delante sin deformar.
¿Qué ángulos tiene la perspectiva isométrica?
Los tres ejes forman 120° entre sí. Respecto a la horizontal, el eje del alto va a 90° y los del ancho y el fondo, a 30°, por eso se traza con el cartabón.
¿Qué es el coeficiente de reducción en la perspectiva caballera?
Es el número por el que se multiplican las medidas del fondo para que la pieza no parezca más profunda de lo que es. Los más usados son 1/2, 2/3 y 3/4; en la ESO, 1/2.
¿Cuál es la diferencia entre perspectiva isométrica y dibujo isométrico?
En la perspectiva isométrica las medidas se multiplican por 0,816, que es lo que se acortan al girar la pieza. En el dibujo isométrico se llevan sin reducir: la pieza sale algo más grande, con la misma forma, y es el que se usa en clase.
¿Cómo se pasa de las vistas a la perspectiva isométrica?
Se leen en las vistas el ancho, el alto y el fondo máximos y se dibuja con ellos una caja sobre los ejes isométricos. Después, vista por vista, se marcan dentro de la caja los escalones, rebajes y caras inclinadas, se repasan las aristas que se ven y se borra lo auxiliar.
¿Por qué en perspectiva no se dibujan las líneas ocultas?
Porque la perspectiva enseña la pieza como se ve: las aristas de detrás quedan tapadas por las caras de delante. Solo se dibujan a trazos si ayudan a entender un hueco o una ranura que no se vería de otro modo.
Para seguir: la unidad de vistas y perspectivas trabaja el alzado, la planta y el perfil con un visor 3D, y el simulador de vistas de piezas te pide elegirlas o dibujarlas en una rejilla. La perspectiva y las vistas son dos caras del mismo problema: practica las dos.
