Cómo dibujar las vistas de una pieza: alzado, planta y perfil (paso a paso)

Tecnología y Digitalización · Dibujo técnico · Por Jaime Aniorte, profesor de Tecnología en la Región de Murcia · Actualizado: 30 de agosto de 2026

Tecnología · 1.º ESO · Dibujo técnico · ⏱ 6 min de lectura

Cuando un técnico quiere fabricar una pieza no manda una foto: manda un plano con sus vistas. Las vistas son la forma universal de dibujar un objeto en un papel para que cualquiera lo construya exactamente igual. En esta guía aprenderás qué son el alzado, la planta y el perfil y cómo sacarlos de cualquier pieza, paso a paso.

¿Qué son las vistas?

Una vista es el dibujo de la pieza mirándola desde un lado, plana (sin perspectiva, como si la aplastaras contra el papel). Con un solo dibujo en 3D es fácil engañarse; con las vistas, la pieza queda definida sin que falte información.

Las tres vistas principales son:

• Alzado — lo que ves mirando la pieza de frente. Es la vista principal.
• Planta — lo que ves mirándola desde arriba.
• Perfil — lo que ves mirándola desde un lado (normalmente el izquierdo).

Un ejemplo: las tres vistas de una pieza

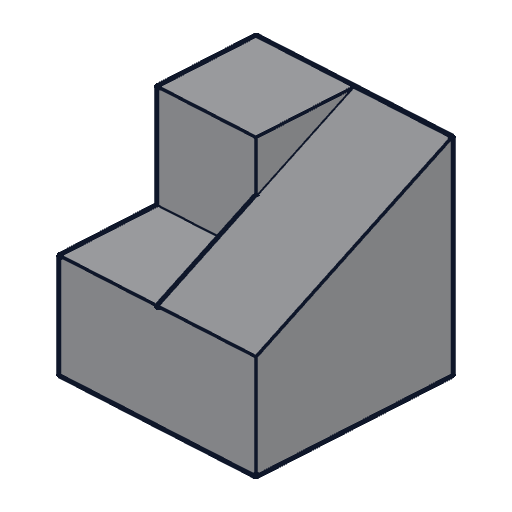

Fíjate en esta pieza. Tiene un escalón y una rampa (un plano inclinado):

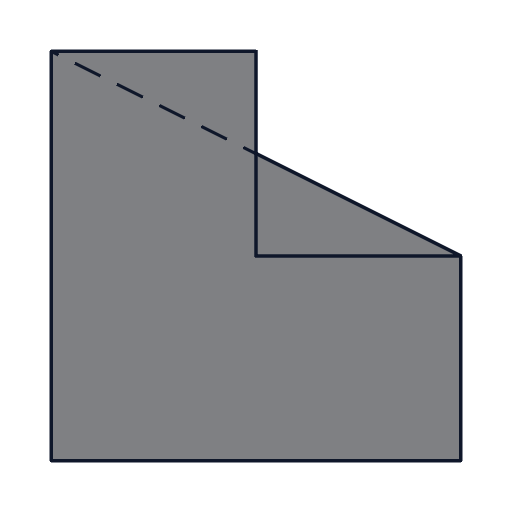

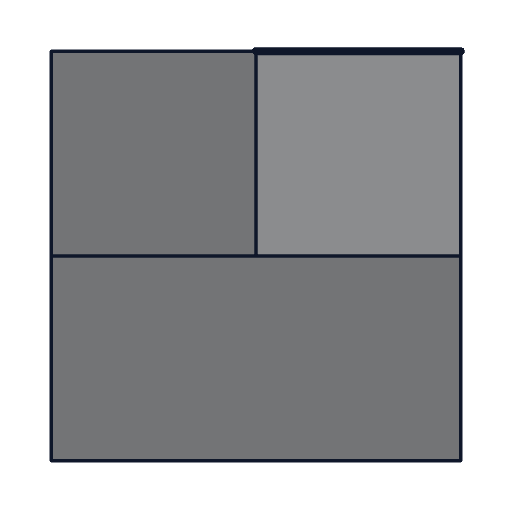

Ahora la miramos desde tres direcciones. Mira cómo cada vista es distinta: por eso hacen falta las tres.

Alzado, planta y perfil: las tres vistas comparadas

Cuando en clase se habla de alzado, planta y perfil se habla siempre de lo mismo: tres dibujos planos que, juntos, describen una pieza en tres dimensiones. Esta tabla resume de dónde sale cada uno:

Fíjate en el detalle que más confunde: la vista tomada desde la izquierda se dibuja a la derecha. No es un error, es el sistema europeo de representación, que es el que se usa en España.

¿Desde dónde miro cada vista?

El truco es imaginar tres flechas que apuntan a la pieza:

• Flecha de frente → sale el alzado.
• Flecha desde arriba → sale la planta.
• Flecha desde la izquierda → sale el perfil.

Siempre miras la pieza de forma perpendicular (en ángulo recto) a la cara que estás dibujando. Nada de mirar «en diagonal»: eso sería una perspectiva, no una vista.

Paso a paso: cómo sacar las vistas de una pieza

1. Elige el frente. Coloca la pieza de modo que la cara que mejor la describe quede mirándote. Esa cara será el alzado.
2. Dibuja el alzado mirando de frente. Plano, sin perspectiva: solo lo que ves desde ahí.
3. Dibuja la planta debajo del alzado. Es lo que ves desde arriba. La colocamos justo debajo (no al lado): así las anchuras coinciden.
4. Dibuja el perfil a la derecha del alzado. Es lo que ves desde la izquierda. Lo ponemos a la derecha para que las alturas coincidan.
5. Comprueba la correspondencia entre las tres (lo vemos justo aquí debajo).

Este orden y esta colocación (planta abajo, perfil a la derecha) es el sistema europeo, el que usamos en España.

3 errores típicos (y cómo evitarlos)

1. Confundir la planta con el perfil. La planta es desde arriba; el perfil es desde el lado. Vuelve siempre a la dirección de la flecha.
2. Dibujar las vistas «en 3D». Una vista es plana. Si te sale con profundidad o en diagonal, estás haciendo una perspectiva, no una vista.
3. Que las vistas no cuadren entre sí. Repasa la regla de oro: anchuras y alturas tienen que coincidir entre vistas.

Preguntas frecuentes

¿Qué son el alzado, la planta y el perfil?

Son las tres vistas principales del dibujo técnico: el alzado es lo que se ve mirando la pieza de frente, la planta lo que se ve desde arriba y el perfil lo que se ve desde un lado (normalmente el izquierdo). Entre las tres describen la pieza por completo.

¿Cómo se colocan el alzado, la planta y el perfil?

En el sistema europeo, que es el que se usa en España: el alzado va arriba a la izquierda, la planta justo debajo del alzado, y el perfil a la derecha del alzado. Las tres vistas quedan alineadas, de modo que las medidas coinciden en horizontal y en vertical.

¿Cómo se sacan las vistas de una pieza paso a paso?

Primero se elige el alzado (la cara que mejor describe la pieza), luego se mira desde arriba para la planta y desde el lado para el perfil. Se dibuja cada vista alineada con las demás y, por último, se marcan con línea discontinua las aristas que quedan ocultas.

¿Por qué el perfil izquierdo se dibuja a la derecha?

Porque en el sistema europeo la pieza se «abate» sobre el papel: al desplegar las caras, la vista obtenida desde la izquierda acaba situada a la derecha del alzado. En el sistema americano ocurre al revés.

¿Cuántas vistas tiene una pieza?

Las principales son tres: alzado, planta y perfil. En total se pueden dibujar hasta seis (también desde atrás, desde abajo y desde el otro lado), pero casi siempre con tres es suficiente para definir la pieza.

¿Qué es el alzado?

Es la vista que obtienes mirando la pieza de frente. Es la vista principal y la que se dibuja primero; las demás se colocan a partir de ella.

¿Planta o perfil? ¿En qué se diferencian?

La planta se ve mirando desde arriba; el perfil, mirando desde un lado. Si dudas, piensa en la dirección de la flecha desde la que miras.

¿Por qué algunas líneas se dibujan a trazos?

Porque son aristas ocultas: existen en la pieza, pero desde esa vista no se ven (quedan detrás). Dibujarlas discontinuas evita confundirlas con las aristas visibles.

¿Te ha quedado claro? Pon a prueba lo aprendido en el simulador y los ejercicios de la unidad de Vistas.

Fuente: el dibujo técnico y la representación de vistas forman parte del currículo de Tecnología y Digitalización de la ESO — currículo de la Región de Murcia, BORM n.º 283 (9 de diciembre de 2022).
